  • 产品名称:57行星减速步进电机

    产品类别:减速步进电机

    产品简介:

    0

产品说明

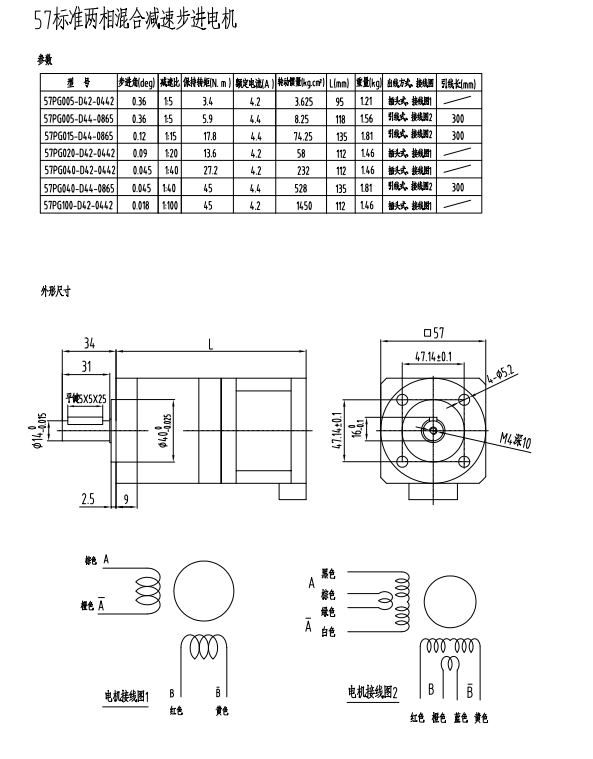

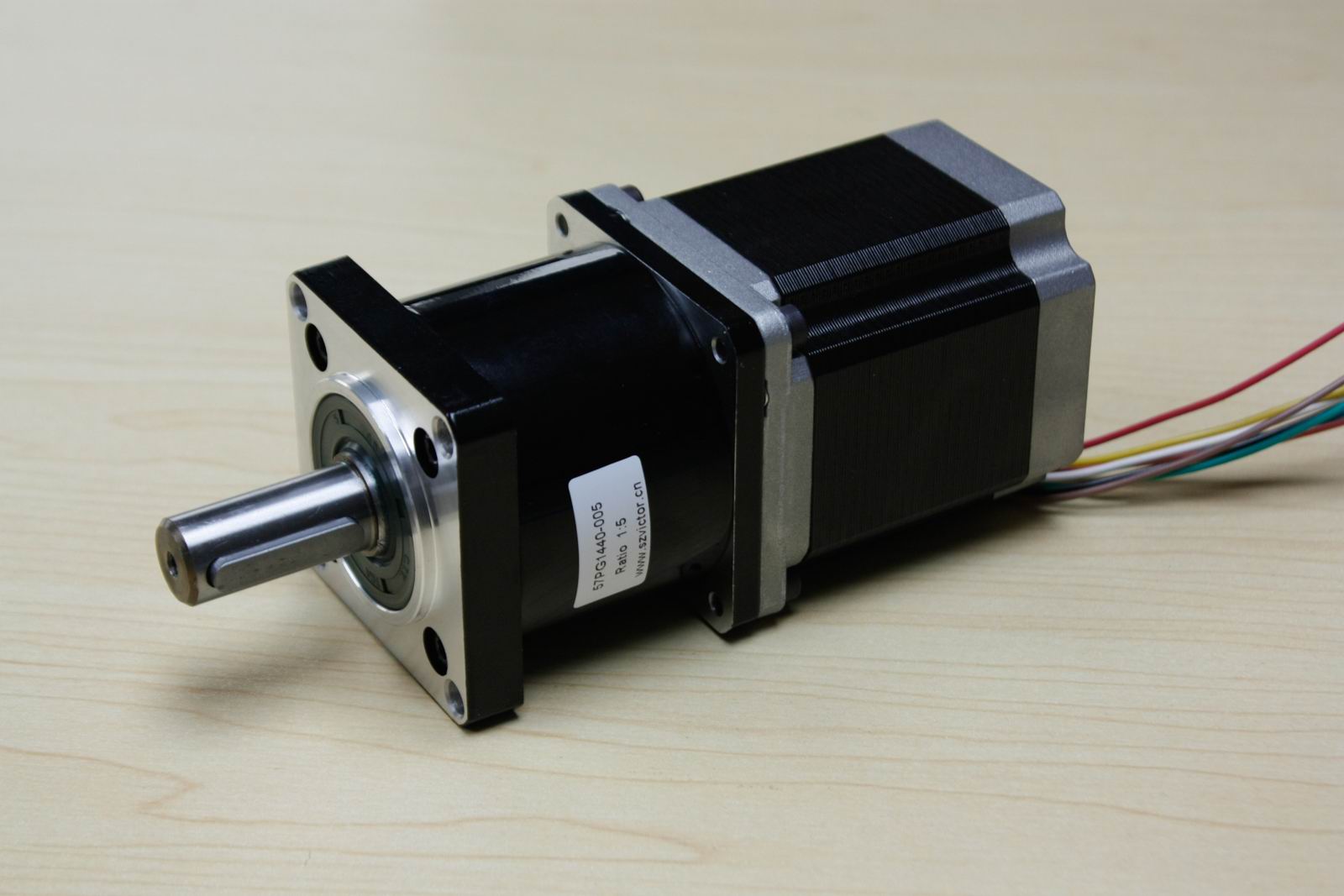

    标准型57行星减速步进电机




    材质:合金钢切削齿轮,滚珠轴承支撑,标配日本信浓步进电机。工作寿命8000小时。



    径向负载≤400N,轴向负载≤300N。



    一级减速(减速比5、10)最大负载25NM,背隙≤15弧分,效率95%;



    二级减速(减速比15~100)最大负载45NM,背隙≤25弧分,效率90%。



    57行星减速箱和57步进电机法兰尺寸一样,电机力矩不够的情况下,不用改法兰尺寸可以直接改用

    减速电机。

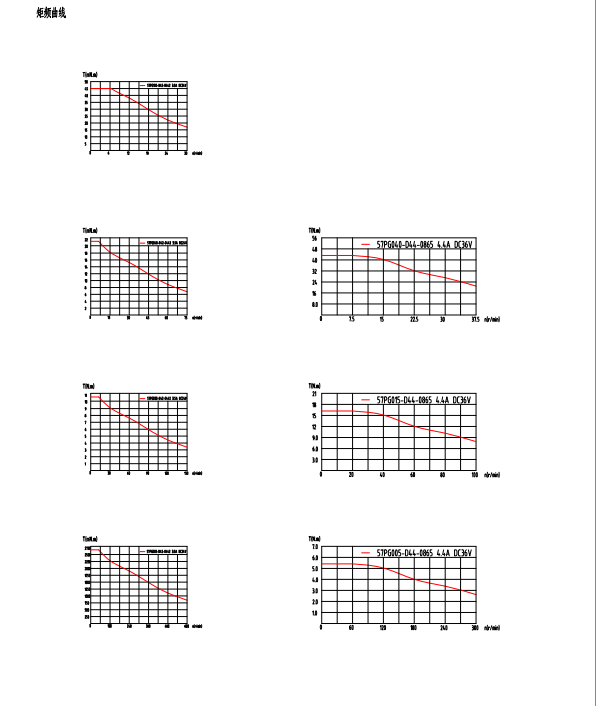

    下面表格中的额定转矩和速度范围只是其中一个速度点的参数,在减速箱的最大负载的范围内,降

    低减速电机的

    工作转速,可以达到更大的工作力矩。驱动电压增加或者降低会相应增加或者降低对应工作速度下

    的力矩。

    为了达到比较好的噪声效果,建议减速箱的输入转速不超过600rpm。



    更高精度或者其他减速比(15、25、30、50等)的产品信息,请咨询销售人员,电话0755-89577939。




             8线电机并联接线图                  4线电机接线图





    薄型57行星减速步进电机




    材质:合金钢切削齿轮,滚珠轴承支撑,标配日本信浓步进电机。工作寿命8000小时。



    径向负载≤400N,轴向负载≤300N。



    一级减速(减速比5、10)最大负载25NM,背隙≤15弧分,效率95%;



    二级减速(减速比15~100)最大负载45NM,背隙≤25弧分,效率90%。



    薄型57行星减速步进电机除了常用的轴径10的,还可以定制轴径9和轴径12的产品。



    57行星减速箱和57步进电机法兰尺寸一样,电机力矩不够的情况下,不用改法兰尺寸可以直接改

    用减速电机。

    下面表格中的额定转矩和速度范围只是其中一个速度点的参数,在减速箱的最大负载的范围内,

    降低减速电机的

    工作转速,可以达到更大的工作力矩。驱动电压增加或者降低会相应增加或者降低对应工作速

    度下的力矩。

    为了达到比较好的噪声效果,建议减速箱的输入转速不超过600rpm。



    更高精度或者其他减速比(15、25、30、50等)的产品信息,请咨询销售人员,电话0755-89577939。





                8线电机并联接线图                 4线电机接线图
