今天小编来给大家分享下步进电机接线方法，希望能给有需要的朋友带来帮助。

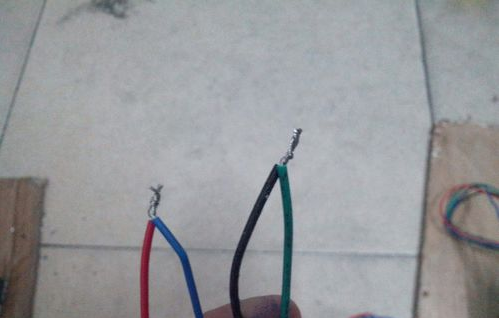

　　测试哪两根线为一组，方法为：将两根线并在一起，用手旋转步进电机轴，如果电机不能旋转，说明是同组线。如图所示

　　将两组线接入驱动器：将一组线接入A+A- ，别一组接入B+B-，两组线可以调换。

　　接5K线流电阻，先将电阻加接一根电线，一端接入5V，另一端接入24+，如下图

　　方向信号与脉冲信号接线：方向信号接入Y1，脉冲信号接入Y0

　　24 电源接入：取4段电线，两段接入驱动器电源，另两段接PLC电源，　　

　　再将四根线的另一端接入开关电源的正负端，完成。

　　以上内容就是对步进电机接线方法的介绍了，需要注意步进电机的两组线不要接错，5K线流电阻不能接错位置，输入电源不要接反，否则会烧坏。
